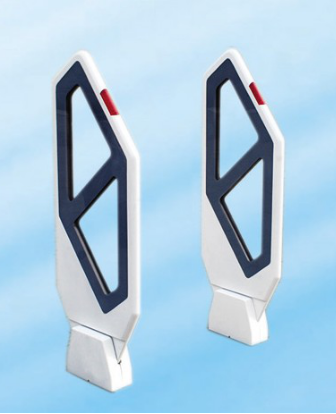

電磁波圖書防盜檢測儀：EM2018、EM2019安裝注意事項：

1、 請勿在近水源處、加濕器旁使用該儀器；不要把該設備主機放在不固定的工作臺上，以免倒塌。

2、 為確保設備可靠工作，請勿在設備上的槽或孔受堵或被蓋住，請勿將金屬物件從機殼的槽或孔中落入，以免發生短路，使儀器受損。3、  該設備應使用定額銘牌上指明的AC220V  50HZ電源。本機的電源插頭是帶有接地角的三芯電源插頭，應確保設備可靠接地。

★ 該設備主機在工作時，距離通道應在1.5米以上。

★ 主機周圍通風要好，以利于主機散熱。

★    4、非專業人員禁止打開機殼，由此造成的后果我公司不承擔任何責任。

3800主板為數碼芯片及單片機進行工作。設備為免調試型。操作簡單，抗干擾能力遠遠優于模擬線路主板。

1、干擾情況:

使用DS1、DS2、DS3三個綠色發光二極管來反映環境干擾情況；在現場，當DS1閃爍，DS2、DS3不亮時，表示環境有一定干擾，設備可正常使用，但檢測率最高可下降30％；若DS1一直亮，則不管DS2、DS3為何種狀態，皆表明安裝地點干擾嚴重，需確定干擾源并排除，或采取改變安裝方案、地點等方式解決。

2、 接收增易的調整:

順時針調整VR4，可提高檢測靈敏度，此時DS1、DS2、DS3綠色發光二極管可能會閃爍；靜態調整時，以滿足現場標簽檢測靈敏度，且DS1、DS2、DS3綠色發光二極管均不閃爍（亮）為最佳狀態。

3、聲、光報警設置:

    JP2設置為2&3時（出廠狀態），聲光報警同步發生，持續2秒。

    JP2設置為1&2時，聲、光報警同步發生，持續2秒，隨后聲音停止，報警燈仍持續閃亮3秒。

4、安裝距離與標簽配置:

安裝距離0.6米至0.9米，軟硬標簽可同時使用；JP1設置1&2連接。

安裝距離大于0.9米小于1.6米時，建議只使用硬標簽；JP1設置2＆3.

5、主要參數：

輸入直流電壓…………………………………24±0.8V

警戒狀態…………………………………250mA

報警狀態…………………………………<300 mA

檢測標簽速度……………………………大于2米/秒

6、主要測試點

A、 TP1點—射頻（RF）接收幅度

安裝距離<1.2米時，JP1設置1&2連接，TP1點射頻接收幅度為500±50mVp—p,為自動狀態走硬件,無需調節.

安裝距離>1.2、<1.6米時，JP1設置2&3連接（手動狀態），TP1點射頻接收幅度為300±50 mVp—p；可通過調節VR2滿足安裝要求。

B、 TP4點——靜態噪聲（A）幅度為400±50 mVp—p；調節VR4滿足要求。

 發射機技術說明

一、 主要技術參數：

輸入直流電壓…………………………………24±0.8V

輸入直流電流…………………………………<300 mADC

中心頻率…………………………………8.16±0.05MHz

掃描頻偏…………………………………±500KHz

調制頻率…………………………………150、160、180Hz

二、 R3800型發射機調試：

1、 R3800型發射機板上有150、160、180Hz三路調制信號可選擇使用，以方便EAS設備多點安裝聯機困難時，選擇不同的調制信號。避免EAS設備間相互干擾。優先選擇180Hz調制信號使用。改變發射機板調制信號，必須同時調整掃頻范圍，方法按下面第2點說明。

2、 掃頻范圍：

把手持EAS檢測儀垂直放置于發射機機殼上部，按動檢測儀電源開關，所走頻率顯示為1000±50KHz.

3、頻寬調節: 該調整與檢測門距大小有關,運用示波器探頭接TP7位置.調節VR23可改變射頻輸出幅度,TP7點為40-70vp-p的正弦波.也可用手特檢測儀,調節R14,為900-1V.

4.中心頻率調節：運用頻率儀探頭接TP6，地接TP8。調節R15電位器應為8.16±0.05MHz

三、 多支發射機不聯機使用（錯頻）：

在同一安裝現場，有2套（或以上）檢測器安裝使用，且聯機困難時，通過改變發射機調制頻率150、160、180Hz。使發射機工作不同的調制頻率，避免相互干擾；

具體實施要據現場實際情況，注意以下原則來確定：

1、 不聯機使用2套（或以上）檢測器，相互距離應大于10米以上。

2、 能聯機使用盡可能聯機使用。

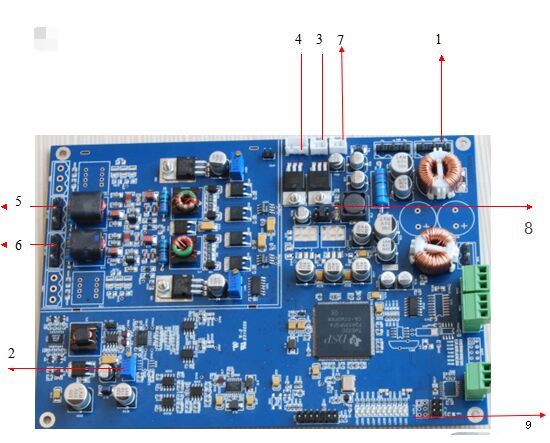

一、 發射機板平面圖及主要調試點

R14 : 頻寬調節:800—1V

R15 : 頻率調節（8.16MHz）

二、系統接線示意圖

注：1、所有接線須接牢固，不能松動；

2、接線時注意正、負極嚴禁接反；

3、接線完畢后，插入塑料插頭時不要插錯位；

4、VR4 : 靈敏度調節

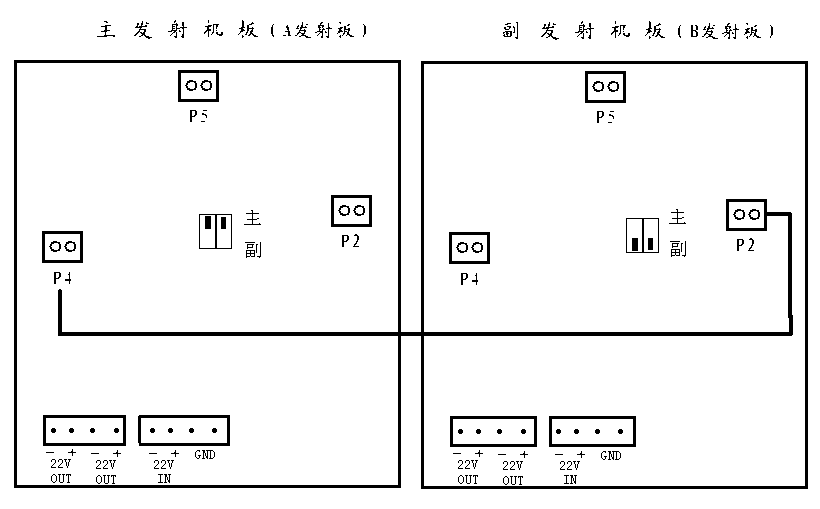

三. 系統（發射機板）聯機示意圖

1、系統聯機時，采用的聯機線須是二芯屏蔽線；

2、A發射板或B發射板都可以作為主發射板；

3、（上圖所示）當A發射板作主發射板時，聯機線在A發射板上接P4接線座。B發射板上接P2接線座。（反之：當B發射板作主發射板時，聯機線在B發射板上接P4接線座。A發射板上接P2接線座。）

4.接線完畢后，注意（上圖所示）的JP2,JP3兩個主副設置.主發射板這兩個跳線都設置主發射位置.副發射板兩個跳線都設置在下面副發射位置.

非質量問題自我排除方法

一、 天線不報警：

1、檢查天線是否供電（電源開關是否打開，插頭是否脫落）。

2、用硬標簽測試天線是否報警。（因為有時使用的測試軟標有可能已經解碼；或是軟標簽已損壞；或者是軟標貼的是金屬包裝的商品。出現這種情況天線是不報警的。）

3、檢查天線周圍近距離內有無大體積的金屬物品，如：存包柜、冰柜等。如有要將其移遠。小塊金屬30cm以外，大塊金屬1.5米以外，建筑墻體應距天線1米以外。

4、標簽是否受潮，標簽是否粘貼在金屬物上或金屬膜包裝的物品上。

5、發射機板(150、160、180錯頻)跳針是否松動。設置主副發射的跳針是否松動。

6、多支天線情況下應注意：

(1):連機線接牢；

(2)：顛倒連機線相位(即將二芯連機線的接線位置改變一下。如主發射接的是紅線在上、藍線在下。那么副發射接的是紅線在下、藍線在上。)

7、重新設置主副發射;

8、交換發射板位置。（即兩主板對調）

9、發射天線和接收天線調換安裝位置。

備注:R3800型設備設有自動保護功能.出現有強干擾情況下,為避免自鳴.系統會處于不報警或亞報警狀態.把干擾排除或天線離開原位置安裝.系統則達到理想效果.最簡單方法是重新換一塊樣機板上去判斷一下,若系統還是不報警,說明現場干擾嚴重.若無法排除干擾,也無法移機.處理方法如下:

方法一:應降低接收機板的靈敏度(接收機板靜態噪聲VR4,逆時針降低,反之.)增加發射機的掃頻幅度(順時針調節R14增加掃頻幅度)

方法二: 接收主板先不做調試,先調節發射主板的掃頻范圍(發射功率),增加至1300-1500KHz或降低至700KHz左右來進行解決.若情況好轉,再相應調節接收機板靈敏度.使天線達到最好的工作狀態.

二、 天線誤報：

1、請電工檢查天線供電電壓220V是否正常。如電壓不穩，應增加UPS電源，或是穩壓器。(建議最好使用穩壓器。使用UPS的話最好使用帶穩壓功能的。如山特Ⅱ型UPS)

2、天線供電線路上不允許有任何其它用電設備。請電工檢查配電房的總閘，是否并用了其它電器設備。

3、檢查天線周圍近距離2米內有無電器設備。（如存包柜、點鈔機、打卡機、娃娃機、冰柜、電飯鍋等,這些設備的用線不能形成圈狀）。

4、天線周圍10米范圍內不允許有成卷線圈，特別是POS機的網絡線不允許形成圈狀，如收銀臺維修或暫不使用，應將網絡線拉直擺放。（放在吊頂上也盡可能拉直）近距離內不允許有接線板和380V強電線。更不允許上述線路在通電狀態下存在。

5、收銀臺不能離天線太近，否則也會引起誤報。

6、檢查天線附近柜臺商品上是否有標簽。

7、收銀臺回收的硬標簽不要靠解碼器太近。硬標簽盡量用金屬盒存放。

8、當同一場所安裝一個以上的檢測口，在開機時應先開主發射，后開付發射電源。否則會引起設備報警。

9、解碼器應距天線2米外、否則應降低解碼高度。

北京普納德科技有限公司

技術部：010-59549277；18910804621

六、

感謝您使用普納德圖書監測系統，您能成為我們的用戶，是我們莫大的榮幸。為了使您能盡快熟練的使用本產品，我們對用戶手冊的編排力求內容全面而又簡單易懂，從中您可以獲取有關安裝步驟.調試方法.使用注意事項及簡單故障的排除等。在第一次安裝和使用之前，請務必仔細閱讀隨機配送的所有資料，這會有助于您更好地使用設備。

為了提高部件甚至整機的性能和可靠性，我們會對硬件和軟件做一些改動，這樣可能產生軟硬件配置與實際不符，望您能夠諒解。

在編寫本手冊時我們非常小心和嚴謹，并認為手冊中所提供的信息是正確可靠的，然而難免會有錯誤和疏漏之處，請您多加包涵并熱忱歡迎您的指正。如果您在儀器的使用過程中發現什么問題請撥打我們的客服熱線。謝謝您的使用。

保留修改本手冊的權利，恕不另行通知。

制造商保留在未事先通知的情況下，對技術產品規格進行修改的權利。

目    錄

一、安全注意事項………………………………………（1）

二、各部分組成及作用……………………………………( 3 )

1、 前面板

① 信號識別

② 信號指示

③ 工作

④ 基準

⑤ 基準-   基準+

⑥ 工作/調整

2、 后面板

   ①電源線

   ②保險絲

 ③輸出

                         1

   ④蜂鳴器

   ⑤輸入

3、 底板

三、安裝步驟………………………………………………(4)

1、 底板

2、 通道

3、 主機

4、 安裝結束

五、常見問題及解決方案…………………………………(5)

1、 打開主機電源系統不工作，前面板表頭無顯示

2、 系統不報警，電源已打開前面板表頭顯示正常

3、 系統開機后報警不停

4、 誤報

5、 靈敏度低

續……………………………………………………………(8)

  系統各項技術指標

一、安全注意事項

 ★    請勿在近水源處、加濕器旁使用該儀器；不要把該設備主機放在不固定的工作臺上，以免倒塌。

★   為確保設備可靠工作，請勿在設備上的槽或孔受堵或被蓋住，請勿將金屬物件從機殼的槽或孔中落入，以免發生短路，使儀器受損。

★    該設備應使用定額銘牌上指明的AC220V  50HZ電源。本機的電源插頭是帶有接地角的三芯電源插頭，應確保設備可靠接地。

★ 該設備主機在工作時，距離通道應在1.5米以上。

★ 主機周圍通風要好，以利于主機散熱。

★     非專業人員禁止打開機殼，由此造成的后果我公司不承擔任何責任

二、各部分的功能與作用

1、前面板

  （1）信號識別：顯示儀器的工作狀態，燈亮時主機處于保護狀態。正常工作時信號識別燈不應該亮，當通道靠近大型金屬時信號識別燈可能要亮，此時應將通道遠離金屬或將大金屬離開。如果地面不平或通道安裝寬度不平行時識別燈也要亮，解決方法見下文安裝步驟-通道項。

（2）、信號指示：（它是一個能顯示四位數字的表頭）顯示當前通道磁場強度及系統工作狀態。正常工作時應該是0000---0008之間任意值（“工作/基準”開關應打在 工作 上）。注：數值越小越好，最好是0000

（3）、工作：用于指示系統處于正?！肮ぷ鳌睜顟B

（4）、基準：用于指示系統處于“基準”調試狀態，便于工作人員對設備進行調試。

（5）、基準- 基準+：用于調整“信號指示”的數值大少，即壓下“基準+”信號指示就相對增加，反之減小。

（6）工作/調整：用于調整系統的工作狀態，壓一下該按鍵，當“工作”指示燈點亮時，系統就處于正常工作狀態，再壓一次按鍵，“基準”指示燈點亮時，可以用“基準-”或者“基準+”對“信號指示”進行校正，以達到正常的工作狀態。

注：一般系統“工作”時，“信號指示”的數值一般在0000左右，這時可以通過調整“基準+”或“基準-”，將“基準 ”燈亮時，“信號指示”的數值為0030左右。即兩者的數值差為30左右即可。

2、后面板

（1）電源線：輸入220V/50Hz交流電

（2）保險絲：里面裝有2A/250V的保險管，用于對主機的保護。

（3）輸出：主機信號的輸出端，接信號線的發送線。

（4）蜂鳴器：當儀器報警時發出聲響。

（5）輸入：通道信號的輸入端，接信號線的接收。

3、底板：用于固定通道　　　

四、安裝步驟：

1、底板

①  打開包裝取出底板，將其倒置可以看到兩側及中間凹槽上的壓線條用改錐將其取下放好。

② 從主機包裝箱內取出螺桿包裝，開分別將四個螺桿（雙通道六個）從底板反面的四個（雙通道六個）螺桿孔 穿入，然后將底板反過來放在一邊。

2、通道

  將其包裝打開（所有包裝當中體積最大的一個），先將每個通道的側擋板的螺絲用十字改錐擰下來放好。（有的通道側板應擰有六個自攻絲卻擰了兩個其它的自攻絲放在主機包裝箱內和說明書放在一起，這是為了安裝方便）從通道的底部取出信號線，按照底板與通道上的標號 一一對應并將信號線從對應的穿線孔穿入，同時把信號線拽緊拉直，將通道下的固定螺絲孔與底板的固定螺絲對準并擰上螺絲，先不要擰太緊只要不倒就行。

無論是單通道、雙通道它們的數據孔都應在內側，其中雙通道有三個門，中間的門兩面都有孔，安裝時一定要保證它們的三個數據孔在一條直線上，以利于數據的傳送。通道安裝完畢，將其安放到所要安裝的位置并看一下主機需要放再哪里，將所有信號線從底板的一側引出來并用壓線條將信號線壓緊。

3、 主機

① 將主機從包裝內取出，將電源線接到墻壁的220V/50Hz的電源插座上。（要確保有地線，否則儀器可能工作不穩定）再把通道的發送線和接收線連到主機后面對應的端口上，將固定螺絲擰緊。。（主機放置在離通道1.5米以上的距離）

數據線連接完畢后應將發送通道（連接主機輸出端口的一側通道門）擰緊，再看看發送門與地面是否垂直，如果不垂直或向里偏或向外偏，可將固定螺絲松開將拆包裝的打包帶裁成合適的長度和寬度放在下面將其墊平并擰緊螺絲，可多試幾次直到通道門與地面垂直為止。

② 打開主機電源，此時前面板“信號指示”有數字顯示。這時應將 “工作/基準” 開關打在 基準 位置，調整 基準-、基準+ 將數值調大直到 蜂鳴器 不叫為止。這時將 “工作/基準”  開關再打到 工作 位置，如果  信號指示 表頭顯示0000—0008之間且數值比較穩定表示通道正常。如果不是，就應該調整通道的接收門，與主機接收端口連接的一側門，將接收門向里側掰掰看  信號指示 表頭數值是不是變小，如果不是變小就反過來向外掰肯定有一次是數字變小以最小的一次為準。如果數字是最小的時候,如0000或0001就要看看 信號識別 燈亮沒亮，如果沒亮說明調整是正確的，可采用同樣方法用打包帶將通道墊好將固定螺絲擰緊。如果亮了就說明調整方向不對或調整幅度過大就應往回調，經過幾次比較就可將信號指示 的值調到最小而且 信號識別 燈不亮這時就是最佳狀態就可將固定螺絲擰緊。理想狀態是 信號指示 表頭顯示0000-0001-0002-0000-0001而且穩定有規律, 信號識別 燈也不亮.）

③ 當以上都調好時就應將 “工作/基準”  開關 打在 基準 位置,調整 基準+、基準- 旋鈕 將兩數的差值調為30。[具體調整方法見上文的 “二、各部分功能與作用—1、前面板--（5）（6）（7）”]

4、安裝、調試到此結束。

五、常見問題及解決方案

（1）打開主機電源，主機不工作，面板表頭無顯示。

① 檢查一下供電插座是否有電或接觸不良。

② 檢查一下電源線是否連接好，或電源線是否有斷路的地方。

③ 電源保險絲是否已壞，更換保險絲。

注：執行上述步驟時要保證電源線是好的。

 （2）不報警，打開電源，儀器面板顯示正常

① 檢查一下書內是否有磁條，或多換幾本書試一下再或者直接用磁                      條試一下。（當用的是復合磁條時，最好是將磁條充一下磁，永久磁條時就不用了）     5

② 檢查一下主機后面板與端口相連的信號線是否脫落或接觸不良。

 （3）開機總報警不停。

① 將儀器周圍的其它電子設備先關閉一下，看儀器是否還是總報警不停。如果好用，就將檢測儀與其它電子設備的距離調整一下；如果不好用，就應調整 基準+、基準- 旋鈕 將兩數的差值調大直到不響為止。

② 將監測儀的主機移動一下，保證主機與通道的距離.在1.5米以上，最好將信號線的長度全用上，不要將信號線捆成一團放在一邊。

③ 看看儀器周圍是否含有帶磁條的書，（須注意）如：周圍的工作臺上，工作臺的抽屜里、柜子里（當工作臺離通道很近時）、運書的手推車及周圍的書架子等。檢查的最快方法是：將通道移動一下，遠離以上物體，如果移走以后儀器工作正常，就應當檢查以上環節。

④ 另外還應注意通道周圍不要放有大型金屬物品。如：運書的手推車，圖書館、書店自己做的警示牌、入館/店的讀者須知牌等，以上物品要與監測儀的通道保持適當距離。

⑤ 查看主機的供電電壓是否穩定。

 （4）誤報

① 主機與通道的距離是否太近，應保證大于1.5米的距離。

② 儀器通道周圍是否放有磁條或含有磁條的書、大型金屬物等。（工作臺的抽屜、柜子里也要看一下）

③ 將通道周圍的其它電子設備先暫時關閉，看主機前面板的“信號指示”表頭工作是否穩定（數字是否亂跳），如果關閉后表頭工作穩定，就應調整一下通道與其它電子設備的距離。如果不穩定就應按照通道安裝步驟從新調整。

④ 如果按照上述方法查不出問題，就應檢查一下墻壁上提供的220V/50Hz電源是否帶有地線，如果有地線就應檢查一下電源插頭的地線與電源插座的地線接觸是否良好，接觸不良一碰電源線就會誤報。如果提供的電源不帶地線最好是找電工幫忙引一根專用地線到電源插座上。

⑤ 注：引起監測儀工作不穩定、誤報的另一個原因是，通道的門離墻壁太近。因為有的墻壁里下有電纜線、網絡線、及其它一些數據線，當這些線有信號經過時，要向外輻射一些干擾信號，當監測儀的通道離這些裝有多種信號線的墻壁太近時就可導致儀器工作不穩或誤報。這個問題容易被用戶忽視，所以請大家在使用中多加注意，以避免出現一些不必要的麻煩。

 （5）靈敏度低

① 換幾本書把磁條重新充磁再試（針對于復合磁條而言，因復合磁條可以充磁/消磁，這一性質就決定了它可掉磁，特別是很多書放在一起間距又小時，它們之間就有可能串磁，但永久磁條就不會出現此類問題）。

② 將靈敏度調高。怎樣調整請參照上文“三各部分功能與作用—1前面板--（5）（6）（7）”內容。

③ 將通道移動一下位置，可能存在周圍其它設備干擾。

（6）不記數（對具有記數功能而言）

⑦ 將通道上方及周圍的燈光先關閉試一下，可能存在光干擾。因記數功能采用的是紅外線數據傳送，如果存在光干擾，就會導致接收電路不能正確譯碼而不記數。

⑧ 通道的數據孔沒對正。

在通道的內側，各開有一個數據孔，如果沒對正可將通道的門前后移動使之對正。（雙通道因有三扇門，安裝時應保證兩側門、中間門的數據孔在一條直線上，保證數據在三個通道間正常傳輸。

◆ 當出現以上問題按照我方介紹的解決方案仍不能解決時，就請與我們聯系。

  技術指標

1、 通道參數

單通道：  探測寬度70cm～80cm

          探測高度0cm ～ 170cm

雙通道：  探測寬度140cm～200cm

                探測高度0cm ～170cm

2、 主機參數

工作電壓：AC220V ±20％   50Hz

功耗：≤10W

工作環境溫度：-10℃ ― +50℃

連續工作時間：≥24小時

報警方式：聲音報警和燈光報警
